8 Modelo de caja

Contenidos

El modelo de caja de CSS describe las cajas rectangulares que son generadas por los elementos en la esructura del documento y compuestas de acuerdo al modelo de formato visual. La caja de página es una clase especial de caja que se describe en detalle en la sección sobre medios paginados.

8.1 Dimensiones de la caja

Cada caja tiene un área de contenido (ej., texto, una imagen, etc.) y las áreas circundantes opcionales de padding, border y margin; el tamaño de cada área es especificado por las propiedades que se definen abajo. El siguiente diagrama muestra cómo se relacionan estas áreas y la terminología usada para referirse a las partes de margin, border y padding:

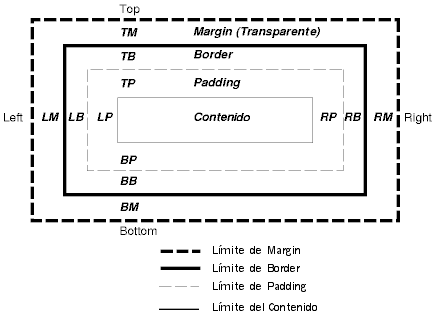

Imagen ilustrando la relación entre contenido, padding, border y margin.   [D]

Margin, border y padding pueden ser divididos en los segmentos left, right, top y bottom (ej., en el diagrama, "LM" para left margin, "RP" para right padding, "TB" para top border, etc.).

El perímetro de cada una de las cuatro áreas (contenido, padding, border y margin) es llamado "límite", de manera que cada caja tiene cuatro límites:

límite del contenido o límite interno
El límite del contenido rodea al contenido procesado del elemento.
límite de padding
El límite de padding (relleno) rodea a la caja de relleno. Si padding tiene un ancho de 0, el límite del relleno es el mismo que el límite de contenido. El límite del relleno de una caja define el límite de la caja de contención establecida por la caja.
límite de border
El límite de border (borde) rodea el borde de la caja. Si border tiene un ancho de 0, el límite del borde es el mismo que el límite del relleno (padding).
límite de margin o límite externo
El límite de margin (margen) rodea el margen de la caja. Si margin tiene un ancho de 0, el límite del margen es el mismo que el límite del borde (border).

Cada límite puede dividirse en límite left (izquierdo), right (derecho), top (superior) y bottom (inferior).

Las dimensiones del área del contenido de una caja --el ancho del contenido y la altura del contenido-- dependen de varios factores: si el elemento que genera la caja tiene asignadas las propiedades 'width' o 'height', si la caja contiene texto u otras cajas, si la caja es una tabla, etc. El ancho y la altura de la caja son discutidos en el capítulo sobre detalles del modelo de composición visual.

El ancho de la caja está dado por la suma de los márgenes, bordes y rellenos izquierdos y derechos, y el ancho del contenido. La altura está dada por la suma de los márgenes, bordes y rellenos superiores e inferiores, y la altura del contenido.

El estilo del fondo de las distintas áreas de una caja es determinado como sigue:

8.2 Ejemplo de márgenes, rellenos y bordes

Este ejemplo ilustra cómo interactúan los márgenes, los rellenos y los bordes. El documento HTML de ejemplo:

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.0//EN">
<HTML>
  <HEAD>
    <TITLE>Ejemplo de márgenes, rellenos y bordes</TITLE>
    <STYLE type="text/css">
      UL {
        background: green;
        margin: 12px 12px 12px 12px;
        padding: 3px 3px 3px 3px;
                                     /* No se especifica border */
      }
      LI {
        color: black;                /* el color del texto es negro */
        background: gray;            /* Contenido, padding será gris */
        margin: 12px 12px 12px 12px;
        padding: 12px 0px 12px 12px; /* Note 0px para padding right */
        list-style: none             /* sin viñeta antes de un ítem */
                                     /* Ningún borde definido */
      }
      LI.withborder {
        border-style: dashed;
        border-width: medium;        /* pone el ancho de border para todos los lados */
        border-color: black;
      }
    </STYLE>
  </HEAD>
  <BODY>
    <UL>
      <LI>El primer elemento
      <LI class="withborder">El segundo elemento de la lista es
           más largo y se ajusta.
    </UL>
  </BODY>
</HTML>

resulta en una estructura del documento con (entre otras relaciones) un elemento UL que tiene dos LI hijos.

El primero de los diagramas siguientes ilustra el resultado que produciría este ejemplo. El segundo ilustra la relación entre los márgenes, el relleno y los bordes del elemento UL y la de sus elementos hijos LI.

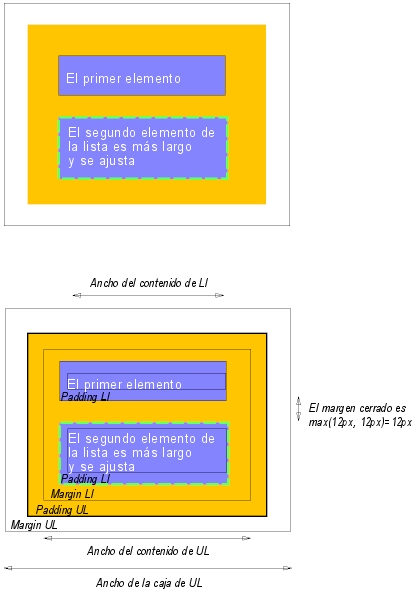

Imagen ilustrando cómo se relacionan los márgenes, bordes y rellenos de padres e hijos.   [D]

Observe que:

8.3 Propiedades del margen: 'margin-top', 'margin-right', 'margin-bottom', 'margin-left' y 'margin'

Las propiedades del margen especifican el ancho del área del margen de una caja. La propiedad resumida 'margin' determina el margen para los cuatro lados mientras que las otras propiedades sólo determinan su lado respectivo.

Las propiedades definidas en esta sección se refieren al tipo de valor para <margin-width>, que puede tomar uno de los siguientes valores:

<medida>
Especifica un ancho fijo.
<porcentaje>
El porcentaje es calculado con respecto al ancho del bloque de contención de la caja generada. Esto es así para 'margin-top' y 'margin-bottom', excepto en el contexto de la página, donde los porcentajes se refieren a la altura de la caja de la página.
auto
Ver la sección sobre computando anchos y márgenes por su comportamiento.

Los valores negativos para las propiedades de los márgenes son permitidos, pero pueden existir limitaciones específicas de la implementación.

'margin-top', 'margin-right', 'margin-bottom', 'margin-left'
Valor:  <margin-width> | inherit
Inicial:  0
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  se refieren al ancho del bloque de contención
Medios:  visuales

Estas propiedades determinan los márgenes superior, derecho, inferior e izquierdo de una caja.

Ejemplo(s):

H1 { margin-top: 2em }
'margin'
Valor:  <margin-width>{1,4} | inherit
Inicial:  no definido para las propiedades resumidas
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  se refieren al ancho del bloque de contención
Medios:  visuales

La propiedad 'margin' es una propiedad resumida para establecer 'margin-top', 'margin-right', 'margin-bottom', y 'margin-left' en un mismo lugar de la hoja de estilo.

Si hay sólo un valor, se aplica a todos los lados. Si hay dos valores, los márgenes superior e inferior son determinados por el primer valor y los márgenes derecho e izquierdo son determinados por el segundo. Si hay tres valores, el superior es definido por el primer valor, el izquierdo y el derecho son definidos por el segundo, y el inferior es definido por el tercero. Si hay cuatro valores, ellos se aplican al superior, derecho, inferior e izquierdo, respectivamente.

Ejemplo(s):

BODY { margin: 2em }         /* todos los márgenes en 2em */
BODY { margin: 1em 2em }     /* top & bottom = 1em, right & left = 2em */
BODY { margin: 1em 2em 3em } /* top=1em, right=2em, bottom=3em, left=2em */

La última regla del ejemplo de arriba es equivalente al ejemplo de abajo:

BODY {
  margin-top: 1em;
  margin-right: 2em;
  margin-bottom: 3em;
  margin-left: 2em;        /* copiado del lado opuesto (right) */
}

8.3.1 Márgenes cerrados

En esta especificación, la expresión márgenes cerrados significa que los márgenes adyacentes (ningún área de relleno o de borde los separa) de dos o más cajas (que pueden estar una al lado de la otra o anidadas) se combinan para formar un solo margen.

En CSS2, los márgenes horizontales nunca se cierran.

Los márgenes verticales pueden cerrarse entre ciertas cajas:

Por favor, consulte los ejemplos de márgenes, rellenos y bordes por una ilustración de márgenes cerrados.

8.4 Propiedades del relleno: 'padding-top', 'padding-right', 'padding-bottom', 'padding-left' y 'padding'

Las propiedades del relleno especifican el ancho del área de relleno de una caja. La propiedad resumida 'padding' define el relleno para los cuatro lados mientras que las otras propiedades de relleno sólo definen sus respectivos lados.

Las propiedades definidas en esta sección se refieren al tipo de valor de <padding-width>, que puede tomar uno de los siguientes valores:

<medida>
Especifica una medida fija.
<porcentaje>
El porcentaje es calculado con respecto al ancho del bloque de contención de la caja generada, aún para 'padding-top' y 'padding-bottom'.

A diferencia de las propiedades del margen, los valores para los valores de relleno no pueden ser negativos. Al igual que las propiedades del margen, los valores de porcentaje para las propiedades del relleno se refieren al ancho del bloque de contención de la caja generada.

'padding-top', 'padding-right', 'padding-bottom', 'padding-left'
Valor:  <padding-width> | inherit
Inicial:  0
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  se refieren al ancho del bloque de contención
Medios:  visuales

Estas propiedades determinan el relleno superior, derecho, inferior e izquierdo de una caja.

Ejemplo(s):

BLOCKQUOTE { padding-top: 0.3em }
'padding'
Valor:  <padding-width>{1,4} | inherit
Inicial:  no definido para las propiedades resumidas
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  se refieren al ancho del bloque de contención
Medios:  visuales

La propiedad 'padding' es una propiedad resumida para definir 'padding-top', 'padding-right', 'padding-bottom' y 'padding-left' en un mismo lugar en la hoja de estilo.

Si hay sólo un valor, se aplica a todos los lados. Si hay dos valores, los rellenos superior e inferior son determinados por el primer valor y los rellenos derecho e izquierdo son determinados por el segundo. Si hay tres valores, el superior es definido por el primer valor, el izquierdo y el derecho son definidos por el segundo, y el inferior es definido por el tercero. Si hay cuatro valores, ellos se aplican al superior, derecho, inferior e izquierdo, respectivamente.

El color de la superficie o la imagen del área de relleno es especificado a través de la propiedad 'background':

Ejemplo(s):

H1 {
  background: white;
  padding: 1em 2em;
}

El ejemplo de arriba especifica un relleno vertical igual a '1em' ('padding-top' y 'padding-bottom') y un relleno horizontal de '2em' ('padding-right' y'padding-left'). La unidad 'em' es relativa al tamaño de la fuente del elemento: '1em' es igual al tamaño de la fuente en uso.

8.5 Propiedades del borde

Las propiedades del borde especifica el ancho, color y estilo del área del borde de una caja. Estas propiedades se aplican a todos los elementos.

Nota. Particularmente para HTML, las aplicaciones del usuario pueden procesar los bordes de ciertos elementos (ej., botones, menúes, etc.) de manera diferente a los elementos "ordinarios".

8.5.1 Ancho del borde: 'border-top-width', 'border-right-width', 'border-bottom-width', 'border-left-width' y 'border-width'

Las propiedades del ancho del borde especifican la medida del área del borde. Las propiedades definidas en esta sección se refieren al tipo de valor de <border-width>, que puede tomar uno de los siguientes valores:

thin
Un borde fino.
medium
Un borde mediano.
thick
Un borde grueso.
<medida>
El grosor del borde tiene un valor explícito. Las dimensiones del borde explícitas no pueden ser negativas.

La interpretación de los primeros tres valores depende de la aplicación del usuario. Sin embargo, se deben mantener las siguientes relaciones:

'thin' <='medium' <= 'thick'.

Además, estos grosores deben mantenerse constantes a lo largo de todo un documento.

'border-top-width', 'border-right-width', 'border-bottom-width', 'border-left-width'
Valor:  <border-width> | inherit
Inicial:  medium
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  N/A
Medios:  visuales

Estas propiedades determinan al ancho de los bordes superior, derecho, inferior e izquierdo de una caja.

'border-width'
Valor:  <border-width>{1,4} | inherit
Inicial:  ver las propiedades individuales
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  N/A
Medios:  visuales

Esta propiedad es una propiedad resumida para especificar 'border-top-width', 'border-right-width', 'border-bottom-width' y 'border-left-width' en un mismo lugar en la hoja de estilo.

Si hay sólo un valor, se aplica a todos los lados. Si hay dos valores, los bordes superior e inferior son determinados por el primer valor y los bordes derecho e izquierdo son determinados por el segundo. Si hay tres valores, el superior es definido por el primer valor, el izquierdo y el derecho son definidos por el segundo, y el inferior es definido por el tercero. Si hay cuatro valores, ellos se aplican al superior, derecho, inferior e izquierdo, respectivamente.

Ejemplo(s):

En los ejemplos de abajo, los comentarios indican los grosores resultantes en los bordes superior, derecho, inferior e izquierdo:

H1 { border-width: thin }                   /* thin thin thin thin */
H1 { border-width: thin thick }             /* thin thick thin thick */
H1 { border-width: thin thick medium }      /* thin thick medium thick */

8.5.2 Color del borde: 'border-top-color', 'border-right-color', 'border-bottom-color', 'border-left-color' y 'border-color'

Las propiedades del color del borde especifican el color del borde de una caja.

'border-top-color', 'border-right-color', 'border-bottom-color', 'border-left-color'
Valor:  <color> | inherit
Inicial:  el valor de la propiedad 'color'
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  N/A
Medios:  visuales
'border-color'
Valor:  <color>{1,4} | transparent | inherit
Inicial:  ver las propiedades individuales
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  N/A
Medios:  visuales

La propiedad 'border-color' determina el color de los cuatro bordes. Los valores tienen los siguientes significados:

<color>
Especifica un valor de color.
transparent
El borde es transparente (no obstante puede tener grosor).

La propiedad 'border-color' puede tener de uno a cuatro valores, y los valores son aplicados a los distintos lados como en 'border-width'.

Si el color del borde de un elemento no es especificado con una propiedad del borde, las aplicaciones del usuario deben tomar el valor de la propiedad 'color' del elemento como el valor computado para el color del borde.

Ejemplo(s):

En este ejemplo, el borde será una línea negra sólida.

P {
  color: black;
  background: white;
  border: solid;
}

8.5.3 Estilo del borde: 'border-top-style', 'border-right-style', 'border-bottom-style', 'border-left-style' y 'border-style'

Las propiedades del estilo del borde especifican el estilo de la línea del borde de una caja (sólida, doble, punteada, etc.). Las propiedades definidas en esta sección se refieren al tipo de valor de <border-style>, que puede estar constituido por uno de los siguientes:

none
Ningún borde. Este valor fuerza al valor computado de 'border-width' a '0'.
hidden
Igual a 'none', excepto en términos de resolución de conflictos de bordes para los elementos de tabla.
dotted
El borde es una serie de puntos.
dashed
El borde es una serie de pequeños segmentos de línea.
solid
El borde es un único segmento de línea.
double
El borde son dos líneas sólidas. La suma de las dos líneas y el espacio entre ellas es igual al valor de 'border-width'.
groove
El borde luce como si estuviese tallado en el lienzo.
ridge
Lo opuesto a 'grove': el borde parece que estuviera sobresaliendo del lienzo.
inset
El borde hace que toda la caja luzca como si estuviera empotrada en el lienzo.
outset
Lo opuesto a 'inset': el borde hace que toda la caja parezca sobresalir del lienzo.

Todos los bordes son dibujados por encima del fondo de la caja. El color de los bordes con valores de 'groove', 'ridge', 'inset' y 'outset' depende de la propiedad 'color' del elemento.

Las aplicaciones de usuario HTML con conformidad pueden interpretar a 'dotted', 'dashed', 'double', 'groove', 'ridge', 'inset' y 'outset' como 'solid'.

'border-top-style', 'border-right-style', 'border-bottom-style', 'border-left-style'
Valor:  <border-style> | inherit
Inicial:  none
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  N/A
Medios:  visuales
'border-style'
Valor:  <border-style>{1,4} | inherit
Inicial:  ver las propiedades individuales
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  N/A
Medios:  visuales

La propiedad 'border-style' determina el estilo de los cuatro bordes. Puede tener de uno a cuatro valores, y los valores son distribuidos para los distintos lados como en 'border-width' más arriba.

Ejemplo(s):

#xy34 { border-style: solid dotted }

En el ejemplo de arriba, los bordes horizontales serán 'solid' y los bordes verticales serán 'dotted'.

Como el valor inicial del estilo de borde es 'none', ningún borde será visible a menos que se establezca el estilo de borde.

8.5.4 Propiedades resumidas del borde: 'border-top', 'border-bottom', 'border-right', 'border-left' y 'border'

'border-top', 'border-right', 'border-bottom', 'border-left'
Valor:  [ <'border-top-width'> || <'border-style'> || <color> ] | inherit
Inicial:  ver las propiedades individuales
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  N/A
Medios:  visuales

Esta es una propiedad resumida para definir el ancho, estilo y color del borde superior, derecho, inferior e izquierdo de una caja.

Ejemplo(s):

H1 { border-bottom: thick solid red }

La regla de arriba determinará el ancho, el estilo y el color del borde por debajo del elemento H1. Los valores omitidos son colocados en sus valores iniciales. Como la siguiente regla no especifica un color de borde, el borde tendrá el color especificado en la propiedad 'color':

H1 { border-bottom: thick solid }
'border'
Valor:  [ <'border-width'> || <'border-style'> || <color> ] | inherit
Inicial:  ver las propiedades individuales
Se aplica a:  todos los elementos
Se hereda:  no
Porcentajes:  N/A
Medios:  visuales

La propiedad 'border' es una propiedad resumida para colocar el mismo ancho, color y estilo a los cuatro bordes de una caja. A diferencia de las propiedades resumidas 'margin' y 'padding', la propiedad 'border' no puede definir diferentes valores para los cuatro bordes. Para eso, deben usarse una a más de las otras propiedades del borde.

Ejemplo(s):

Por ejemplo, la primer regla de abajo es equivalente al conjunto de cuatro reglas mostradas a continuación de ella.

P { border: solid red }
P {
  border-top: solid red;
  border-right: solid red;
  border-bottom: solid red;
  border-left: solid red
}

Como, hasta cierto punto, las propiedades tienen un funcionamiento que se superpone, el orden en que las reglas son especificadas es importante.

Ejemplo(s):

Considere este ejemplo:

BLOCKQUOTE {
  border-color: red;
  border-left: double;
  color: black
}

En el ejemplo de arriba, el color del borde izquierdo es negro, mientras que los otros bordes son rojos. Esto se debe a la definición del ancho, estilo y color para 'border-left'. Como el valor del color no está dado en la propiedad 'border-left', éste será tomado de la propiedad 'color'. El hecho de que la propiedad 'color' esté puesta después que la propiedad 'border-left' no es relevante.





Copyright  ©  1998 W3C (MIT, INRIA, Keio ), All Rights Reserved.

Traducción: Carlos Benavidez
